一、产品概述

《风机&水泵控制器》本款产品是应广大客户要求，本公 司自主研发的新型模块化智能控制类产品，产品采用嵌入式软件编程技术，以数字化软件控制逻辑应用替代掉传统的指示灯、按钮、中间继电器、时间继电器、转换开关等硬件组合的二次逻辑控制。

二、产品功能

因为本款产品的功能较少，其满足于风机&水泵控制柜简单应用的同时，其核心功能就是替代掉传统控制柜面板的信号灯、按钮以及转换开关，使其控制柜内部布线快速方便。

三、产品技术点

产品操作面板自带声光报警功能

产品功耗2.5W

可实现就地/远程操作

四、技术指标

供电电源：AC85〜265V

工作环境：湿度-10°C…+60°C，相对湿度：90%RH，大气压强：2500pa

功耗：2.5W

抗电强度：外壳与端子间AC2KV

绝缘性能：外壳与端子间100M

操作功能：就地/远方操作

面板显示功能：手自动状态指示、运行/故障指示、防火阀联动指示、消防联动信 号指示、高低水位指示、保护类型等指示功能。

五、产品优势

生产优势

采用本产品方案后，可极大限度筒化二次接线的布局繁琐程度，即使不是熟练工也可独立芫成接线工作，大大提高工作效率和节省人工成本，使其产能最起码增加35%，并在定制柜体时，以前柜体面板要开好多个孔，现在只要一个方孔就行。

产品质量优势

传统方案应用，控制柜都挂于地下室，工作环境阴暗潮湿，控制柜内元件容易受潮导致故障频繁，采用本产品方案后，控制部分元件至于对应塑料壳体内，封闭性好，所以稳定性大大提高，而且本公司郑重承诺，产品实行2年质保期限。

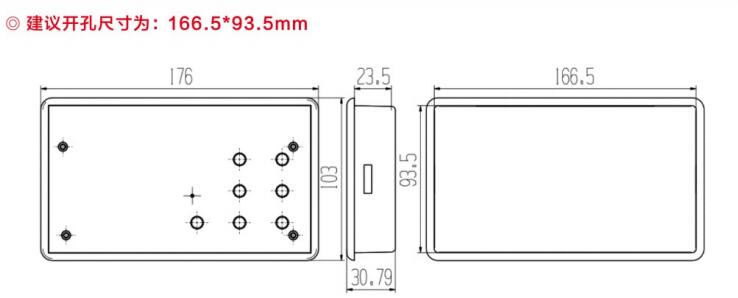

六、产品尺寸

建议开孔尺寸为：166.5*93.5mm

七、接线原理

低配版风机水泵控制器 ——端口接线原理图

请用手机，扫描二维码
