一、产品概述

《电机智能控制装置》产品是本公司自主研发的新型智能模块化控制类产品，根据GB16806-2006《消防联动控制系统》 以及国家建筑类标准图集16D303-2/3风机&水泵应用控制等硬性技术指标作为研发依据，历经一年多时间，本着对客户负责的态度，在此期间本公司不间断的对此新产品持续测试、优化并同时取得了相关的发明、实用新型专利及软件著作权等国家认可的资质，研发成功并开始批星投入市场应用。

二、产品功能

《电机智能控制装置》主要是针对各行业风机/水泵控制柜的一款新型智能化控制产品，采用嵌入式软件编程技术，以数字化软件控制逻辑应用替代掉传统的指示灯、按钮、中间继电器、时间继电器、转换开关等硬件组合的二次逻辑控制，其意义是彻底颠覆了传统建筑行业风机/水泵的控制应用。

此款新产品采用模块化设计，主要分为控制面板和接线模块两个单元，单元间用DB9/RS232通讯线连接，接线模块放置于核心元件旁，这就充分体现出二次接线高效简便的特点，大大节省二次线线材和人工成本。

在智能化控制方面，相较于传统控制方案，数字智能化控制的优势得以显明，涵盖掉传统控制方案的同时，还可满足所有智能化楼宇控制应用方案，如多组就地/远程控制端口，消防联动端口，运行反馈信号端口、手自动模式反馈端口，RS485通讯端口 可连接PC端智能远程化管理平台。

三、产品技术点

符合GB16806-2006《消防联动控制系统》验收标准

产品操作面板自带双电源显示功能

产品操作面板自带声光报警功能

产品每路负载自带2组DC24消防联动控制端口

产品功耗2.5W

可实现就地/远程操作

可选配通讯功能-RS485,符合MODBUS-RTU

可选配各类环境监测联动功能

四、技术指标

供电电源：AC85〜265V

工作环境：湿度-10°C-'+60°C

相对湿度：90%RH，

大气压强：2500pa

功耗：2.5W

抗电强度：外壳与端子间AC2KV

绝缘性能：外壳与端子间100M

操作功能：就地/远方操作

面板显示功能：双电源指示、手自动状态指示、运行/故障指示、 防火阀联动指示、消防联动信号指示、高低水位指示等。

通讯功能：RS485通讯，符合MODBUS-RTU

五、产品优势

技术优势

传统各类风机&水泵控制柜一般都是采用指示灯、按钮、中间继电器、时间继电器、转换开关和接线端子等，而 本产品采用嵌入式软件编程技术，标志 着风机&水泵控制柜的一次应用革新， 从而頁正逬入楼宇智能化控制时代。

项目预算优势

以往遇到项目报价，要归纳整理单个控制柜内的按钮、指示灯、中间继电器等相关一大堆元件报价，而采用本产品后，只要查看整理设计图纸里的风机 \水泵控制方式后选对应规格型号即可， 大大提高工程预算的效率。

生产优势

采用本产品方案后，因为接线模块体积小的原因，柜体也能越做越小，为生产企业节省柜体定制费 用，同时还可极大限度简化二次接线的布局繁琐程度， 有效的降低了二次线线材成本，即使不是熟练工也可独 立芫成接线工作，大大提高了工作效率和节省了生产成 本，并在定制柜体时，传统方案定制柜体时，面板要开 好多个孔，现在只要一个方孔就行。

安全操作优势

传统方案应用，控制柜体虽然带 锁，需要钥匙才可打开柜门，但是控制柜面板的操作按钮不是专业人员也可随意操作，致使留下安全隐患；采用本产品方案后，控制柜控制面板操作需要输入操作密码后方可执行操作，大大提高现场使用的规范性和可靠性，降低误操作后带来的不良彰响及后果。

产品质量优势

传统方案应用，控制柜都挂于地下室，工作环境阴暗潮湿，控制柜内元件容易受潮导致故暗频繁，采用本产品方案后，控制部分元件至于对应 塑料壳体内，封闭性好，所以稳定性大大提高，而且本公司郑重承诺，产品实行2年质保期限。

售后优势

传统方案应用，使用出故暗后需要一个点一个点 的去测M，工作效率低下，采用本产品方案后，因为是模块化设计，排查故隍原因及维修保养方面都可大大提高工作效率和节省人工成本。有部分工地都是控制柜体 和箱芯分开送货，对于以往的风机/水泵控制柜都会带 指示灯、按钮、转换开关等，现场安装会比较费时费 力，采用本产品方案后，就很简便了，现场只要把箱芯往控制柜里固定好，然后用一根DB9/RS232通讯线连接起来即可。

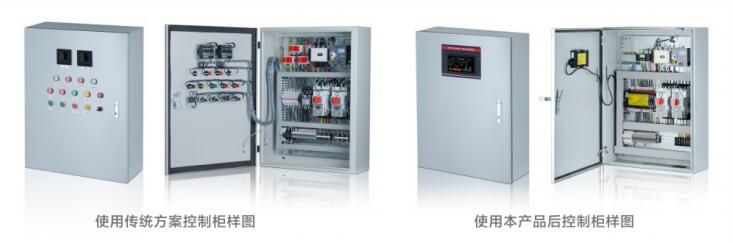

六、产品对比图

七、接线原理
